電磁兼容EMC電磁屏蔽設計!

更新時間:2025-04-01      點擊次數:43
電磁兼容EMC測試,它要求設備在其電磁環境中能正常完成它的功能,又不至于因?yàn)榄h(huán)境干擾而影響其正常工作。產品的 EMC 性能直接關系到產品的工作穩定性和可靠性。電磁兼容EMC 設計中比較關鍵的一項就是有關設備的屏蔽設計。屏蔽能有效地抑制通過空間傳播的電磁干擾。采用屏蔽的目的有兩個:一是限制內部的輻射電磁能越過某一區域;二是防止外來的輻射進入某一區域,現有的屏蔽措施都是基于這兩個目的而施行。電磁屏蔽的方法就是以金屬或者磁性材料來隔離電磁干擾由一個區域向另一個區域感應或輻射傳播。一般分為兩種類型:一種是靜電屏蔽,主要是防止靜電場和恒定磁場的影響。另一種是電磁屏蔽,用于防止交變電場、交變磁場、交變電磁場的影響。

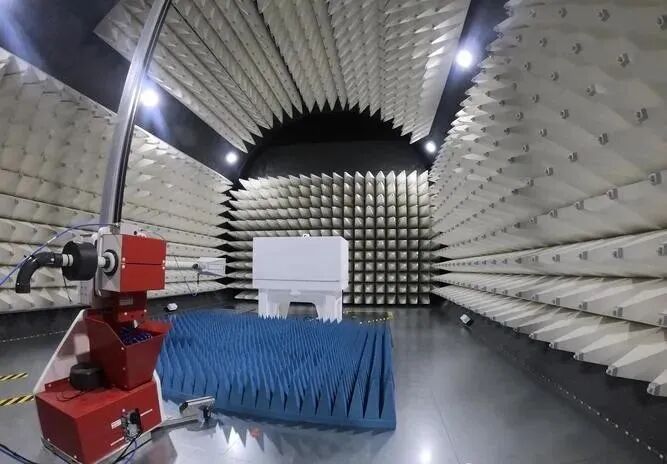

圖片
1.機柜(或屏蔽盒)的屏蔽:實際中的電磁屏蔽體都不是一個全封閉的屏蔽體,亦即它在電氣上不是連續均勻的。在實際的機箱和屏蔽盒結構設計中,通常都有電源線和控制線的引入和引出,在面板部分還有操作鍵、顯示屏的開孔,后面板上還有通風孔等等,所以實際機箱在電氣上并不連續,而電氣不連續的機箱會降低其屏蔽效能。下面是對機箱設計中的一些基本做法:
(1)結構材料 ① 適用于底板和機殼的材料大多數是良導體,如銅、鋁等,可以屏蔽電場,主要的屏蔽機理是反射而不是吸收;② 對磁場的屏蔽需用鐵磁材料,如高導磁率合金和鐵。主要的屏蔽機理是吸收而不是反射;③ 在強電磁場環境中,要求材料能屏蔽電場和磁場兩種成分,因此需要結構上完好的鐵磁材料。屏蔽效率直接受材料厚度以及搭接和接地方法好壞的影響;④ 對于塑料殼體,是在其內壁噴涂屏蔽層,或在汽塑時摻入金屬纖維。
(2)縫隙:① 在底板和機殼的每一條縫和不連續處要盡可能好地搭接。最壞的電搭接對殼體的屏蔽效能起決定性作用;② 保證接縫處金屬對金屬的接觸,以防電磁能的泄漏和輻射。
(3)穿透和開口:① 要注意由于電纜穿過機殼使整體屏蔽效能降低的程度,典型的未濾波的導線穿過屏蔽體時,屏蔽效能降低 30dB以上。② 電源線進入機殼時,全部應通過濾波器盒。濾波器的輸入端最好能穿出到屏蔽機殼外;若濾波器結構不宜穿出機殼,則應在電源線進入機殼處專為濾波器設置一隔艙。③ 信號線、控制線進入或穿出機殼時,要通過適當?shù)臑V波器。具有濾波插針的多芯連接器(插座)適用于這種場合使用。
(4)搭接:① 盡可能用同樣的金屬搭接。保證搭接的直流電阻不大于 2.5 毫歐;② 對不同金屬進行搭接要注意各種金屬在電化學序列表中的相對位置。電位差要盡可能小,并有合適的防腐蝕措施。當級別相差較遠的金屬搭接時,需在兩金屬表面間放入一個中間級別的金屬墊圈;③ 修整搭接表面,以便得到最大的接觸面積 ;④ 搭接前清洗所有配接表面。為防止氧化,在清除了保護層之后就馬上搭接配合表面;⑤ 對于永遠性搭接應盡可能用熔焊或銅焊錫焊連接所有的接合面。射頻搭接應優先采用永遠性搭接。
2.插箱的屏蔽:當插箱的工作頻率較高容易干擾其他插箱工作時,或工作非常敏感易受到其他插箱干擾時,有必要考慮插箱的屏蔽性能,插箱的屏蔽比較復雜,一般可采用以下方式:
(1)面板采用金屬面板,一般使用 U 形面板;
(2)為保證面板間的良好搭接,最好使用金屬簧片;
(3)面板與機框間最好用金屬簧片或?qū)щ娨r墊保證搭接;
(4)機框的搭接必須良好保證;
(5)插箱的上下一般有通風散熱要求,可使用多孔薄板;
(6)為及時泄放面板上的靜電,面板上最好有一金屬插針,此插針有靜電泄放和定位兩個作用;在機框內對應插針處必須有定位孔和接地簧片配合。
3.電纜的屏蔽:由于電磁波存在于每個角落,所以稍有疏忽,就可能導致嚴重的損失,因此,對于各物件的屏蔽得慎重規劃。在各物件中,首重電纜之屏蔽,電纜的屏蔽最常使用編織的金屬網,而影響其屏蔽效能的因素包括:屏蔽材料及厚度,屏蔽層的終結方法及所使用的接頭,線上的駐波比,電纜本身的長度及方向;此外,就實際上,電纜加屏蔽層后的柔軟度亦應重視。此外,電纜的屏蔽層應加以絕緣,因?yàn)椴划?dāng)?shù)慕拥貢?huì)產生雜訊;同時,除了同軸電纜之外,屏蔽層不應視為信號之回線。另外,用于傳送高頻信號的電纜其屏蔽層應兩端接地。除了電纜得加屏蔽層之外,接頭也應一并考慮;同時,接頭的屏蔽應予以適當?shù)慕拥?,而其屏蔽效能?yīng)不低于電纜屏蔽。
